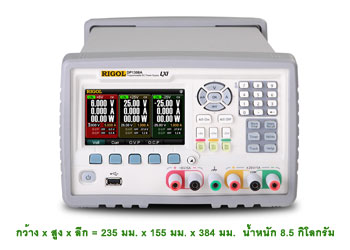

DP1000A Programmable
DC Power Supply
|
|

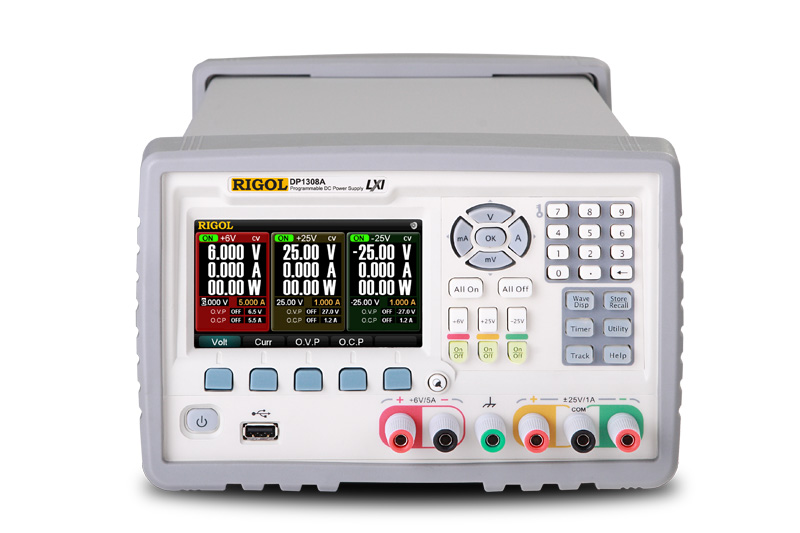

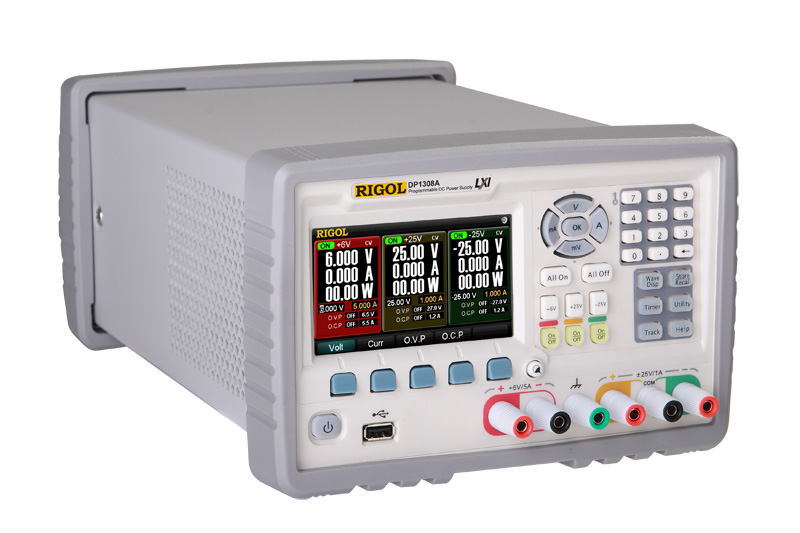

Product Image (รูปภาพสินค้า) |
|
|
|
|
|
|
Application (เหมาะกับงานทางด้าน) |
Product Research and Development
(วิจัยและพัฒนาผลิตภัณฑ์) |
Industry Control (ระบบควบคุมการผลิต) |
Radio and TV Broadcasting
(ระบบส่งสัญญาณวิทยุและโทรทัศน์) |
Telecommunication (ระบบโทรคมนาคม) |
|
|
|
|
|
|
Specifications (รายละเอียดทางเทคนิค) คุณลักษณะทั่วไป คุณลักษณะเฉพาะ |
Model / รุ่น |
DP1308A |
Channel / ช่องสัญญาณ |
+6V |
+25V |
-25V |
DC Output (0°C to 40°C) / คุณสมบัติการจ่านไฟฟ้ากระแสตรง |
Voltage / แรงดันไฟฟ้า |
0 ~ +6V |
0 ~ +25V |
0 ~ -25V |
Current / กระแสไฟฟ้า |
0 ~ 5A |
0 ~ 1A |
0 ~ 1A |
Over-Voltage Protection
ระบบป้องกันจ่ายแรงดันไฟฟ้าเกิน |
0.1V ~ 6.5V |
0.1V ~ +27V |
-0.1V ~ -27V |
Over-Current Protection
ระบบป้องกันจ่ายกระแสไฟฟ้าเกิน |
0.1A ~ 5.5A |
0.1A ~ 1.2A |
0.1A ~ 1.2A |
Load Regulation ± % of Output + Offset |
Voltage / แรงดันไฟฟ้า |
< 0.01% + 2mV |
Current / กระแสไฟฟ้า |
< 0.01% + 250µA |
Line Regulation ± % of Output + Offset |
Voltage / แรงดันไฟฟ้า |
< 0.01% + 2mV |
Current / กระแสไฟฟ้า |
< 0.01% + 250µA |
Ripple and Noise (20Hz ~ 20MHz)
|
Normal Mode Votlage |
< 350 µVrms / 2mVpp |
Normal Mode Current |
< 2 mArms |
< 500 µArms |
Common Mode Current |
< 1.5 µArms
|
Accuracy 1 Year (25°C + 5 °C), ± (% of Output + Offset) |
Programme |
Voltage |
0.1% + 5mV |
0.05% + 20mV |
Current |
0.2% + 10mA |
0.15% + 4mA |
Readback |
Voltage |
0.1% + 5mV |
0.05% + 10mV |
Current |
0.2% + 10mA |
0.15% + 4mA |
Resolution / ค่าความละเอียด |
Programme |
0.5mV / 0.5mA |
1.5mV / 0.1mA |
Readback |
0.5mV / 0.5mA |
1.5mV / 0.1mA |
ฺีElectric Meter |
1mV / 1mA |
10mV / 1mA |
Temperature Cefficient per °C (%Output + Offset) |
Voltage / แรงดันไฟฟ้า |
0.01% + 2mV |
0.01% + 3mV |
Current / กระแสไฟฟ้า |
0.02% + 3mA |
0.01% + 0.5mA |
Power / สามารถใชกับไฟฟ้า |
ฺีAC Input (50Hz - 60Hz)
ไฟฟ้ากระแสสลับ ความถี่ 50Hz - 60Hz |
110Vac ± 10%, 115Vac ± 10%, 220Vac ± 10%, 230Vac ± 10% |
|
|
|
|
|
|
|
|
|
|
|
